好家伙，本年的华为 Mate 90 系列，可能确实会有质变。

华为今天在外洋电路与系统谈判会（ISCAS 2026）上聊到了芯片新技艺、新定律和麒麟 2026 芯片进展。

不得不说，信息密度和含金量王人很顶级。

里面既聊到了，华为对芯片“后摩尔时间”的念念考和处理按次。

顺带着，还剧透了麒麟 2026 芯片的性能普及、峰值频率，以及麒麟芯片后续五年的升级筹商。

比如到 2031 年。

晶体管密度达到 1.4nm 制程的同等水平，大核频率冲突 5.0GHz。

再到 2035 年。

麒麟芯片的晶体管密度达到 400MTr/mm 以上，竣事三层、四层以致更多层的全芯片折叠。

天然啦。

我知谈机友们想说什么。

这一个个对于芯片技艺的技艺名词，单拎一个出来王人很晦涩难解，更别说出当今官方报谈和论文里了。

为了让大伙把华为今天聊到的麒麟芯片进展和新技艺吃透。

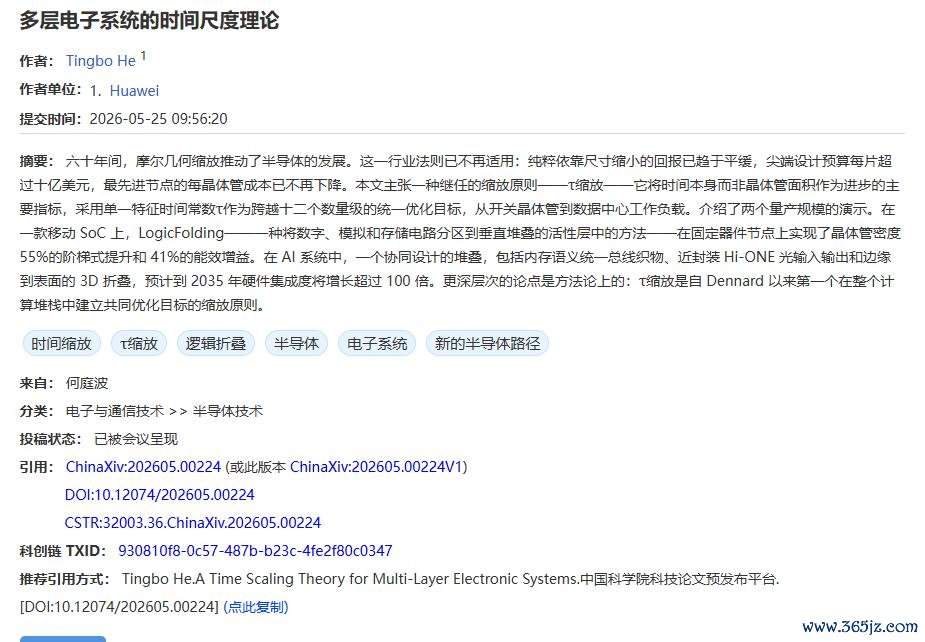

机哥亦然找到了官方今天发布的相干论文，好好啃了一番。

话未几说，接下来径直聊重心。

从摩尔定律到韬 ( τ ) 定律

华为在论文里认识议上王人提到过一个点，那即是传统芯片的升级蹊径，还是很难走下去了。

所谓的老蹊径是啥，机友们应该王人猜到了——摩尔定律。

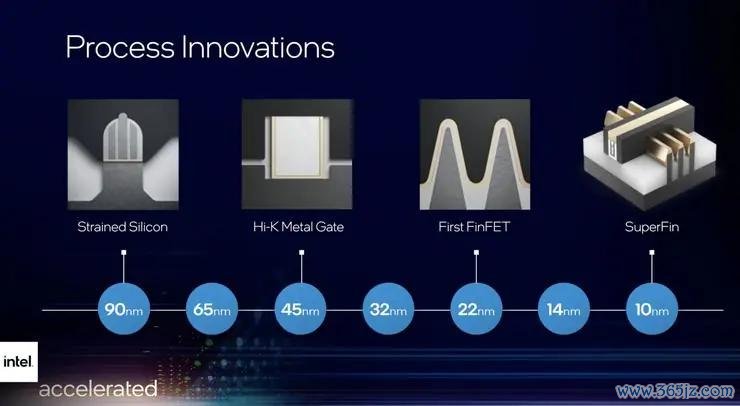

畴昔 60 年里，半导体的升级，主要围绕着削弱晶体管，让一个平面上塞下更多晶体管来提高性能。

从 22nm 到 14nm，从 14nm 到 10nm，从 10nm 到 7nm。

就拿苹果的 A 系列芯片来说。

从苹果 A7 到 A18 Pro，晶体管数目径直暴涨了 19 倍。

光是两年前的 A16 芯片，晶体管数目就达到了 160 亿。

但华子暗示，这么的叮咛和蹊径，在 7nm 制程之后就有旯旮效益了。

一方面是因为，晶体管不成无穷削弱。

小到一定进度后，电流会“走电”，响应到日常的手机使用，即是更容易发烧和卡顿。

而且跟着芯片制程的抑止普及。

芯片设想资本，也高得让东谈主难以采选。

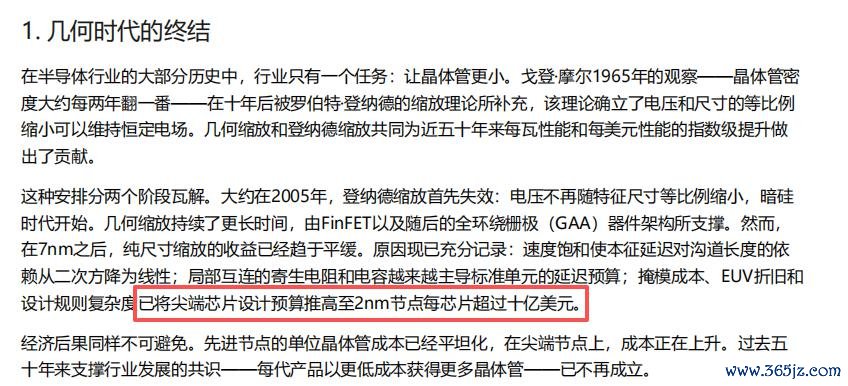

华为在最新的论文里头就提到，2nm 芯片的设想资本计算卓绝 10 亿好意思元。

甭管是手机厂商进货，如故我们买笔直的资本，王人比 3nm 芯片要贵上不少。

如故拿苹果的 2nm A20 芯片来例如。

之前有行业报谈预估，A20 芯片单颗资本 280 好意思元，换算过来差未几 2000 元。

那既然物理墙无法进步。

经济账算下来也不合算。

芯片还能若何往后发展呢？

有着多年芯片设想陶冶的华子，过程几年的念念考事后，提议了——

「韬 ( τ ) 定律」

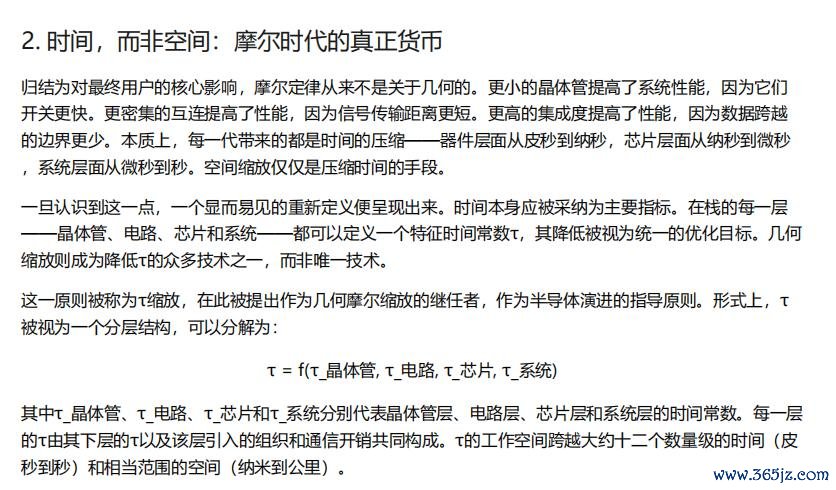

论文里头有一句很要道的话：

畴昔 60 年，摩尔定律本体上从来不是对于 " 面积 " 的，而是对于 " 期间 "。

率直说，机哥刚看到时也很懵。

但看完扫视解析后，火狐体育中国官网入口若干是 get 到了点精髓。

你想想嗷。

更小的晶体管让路关速率更快了，导线作念短让信号传输蔓延更低了，最终普及的性能，也让我们玩手机更省期间了。

以前可能冷启动微信，要等个半秒，当今点击秒开。

蓝本加载个《原神》要 30 多秒，当今 20 秒就能进去逛街。

以致拍个夜景要举入辖下手机等两秒，当今半秒王人无须就成片。

那芯片每一层技艺所改换的，不即是更短的处理期间嘛！

然后我再拿城市建造来打个譬如。

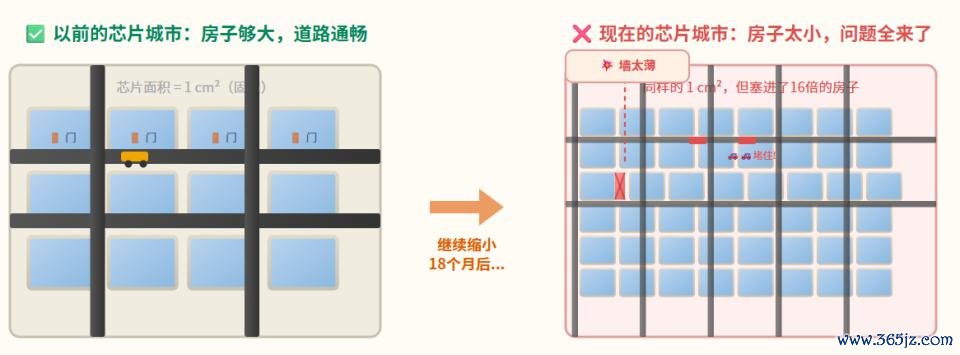

比如城市面积固定只须 1 平常厘米，城市里的每个房间王人等于 1 个晶体管，而城市里住的东谈主越多，芯片性能就越强。

以往想要让城市塞下更多东谈主，经常得把屋子建得更密更小（晶体管削弱）。

但问题是，屋子若是太小了，房间门就显得很难过，说不定你近邻邻居一锤把门敲烂，就能走进你房间玩了 ...

更难绷的是。

房间太密会导致城市谈路变窄，堵车反而会更严重，就好比外卖小哥想送外卖给你，得先绕过大王人条小胡同，凤凰彩票「中国」有限公司过程大王人次堵车。

终末外卖到你手上，还是透顶凉掉了。

芯片性能天然也无法往上提。

于是华子念念来想去，最终就意想了「逻辑堆叠」大法。

逻辑折叠

虽说听起来如故很笼统难解。

但不要紧，机哥给大伙聊点大口语。

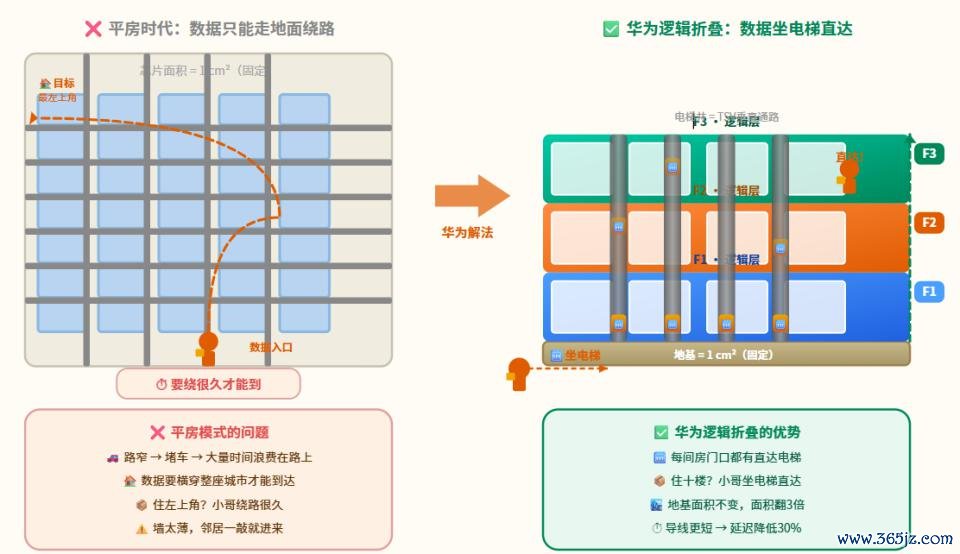

「逻辑堆叠」的中枢念念路和作念法是，既然不成一直削弱屋子，那就干脆打好地基，一层一层往上盖。

每层楼的布局王人筹商好，且每个房间王人有直达电梯。

这么一来，大地地基诚然如故 1 平常厘米，但总建造面积和入住东谈主数王人能翻好几倍，而且外卖小哥也无需跑来跑去。

哪怕你住在十楼，小哥坐个电梯两分钟就能奉上来。

反馈到芯片的践诺发扬上。

房间大小诚然没变（制程没变）。

但信号传输更快了（进出房间用时更短），晶体管密度更高（入住东谈主数更多），频率也能飙更高（所有城市运转效果普及）。

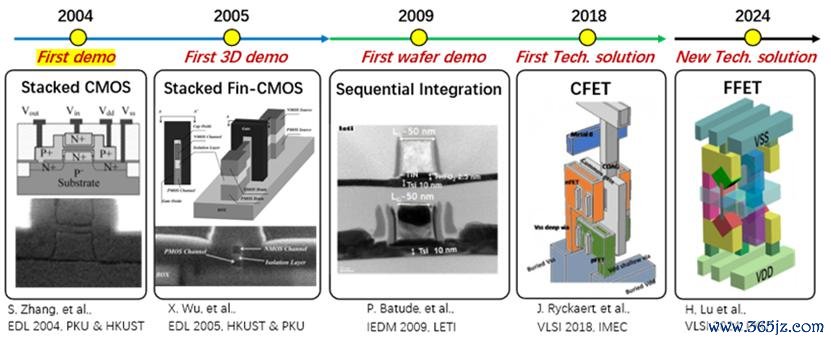

可能有机友想起了，似乎前几年也有厂商捣饱读过芯片堆叠工艺。

如实啊。

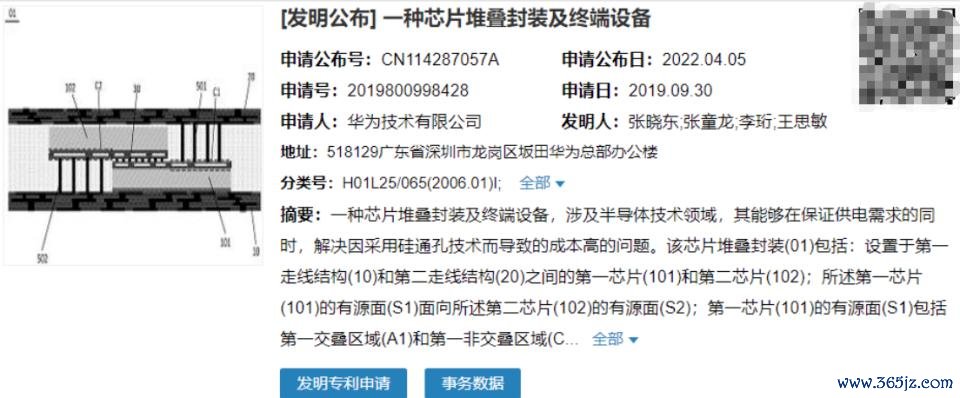

华为我方在 2022 年，就公布过芯片堆叠技艺。

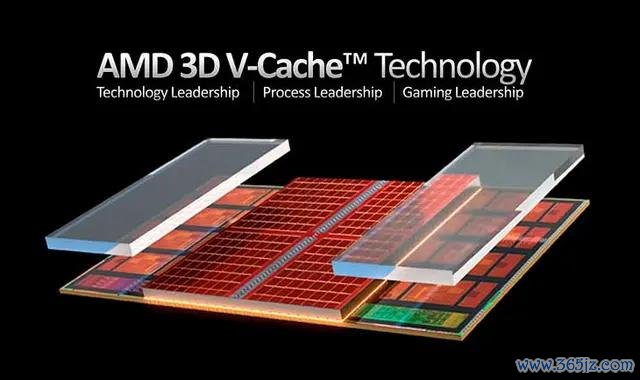

AMD 当年也靠着 3D 堆叠缓存—— 3D V-Cache 技艺，在桌面 CPU 商场干翻了英特尔。

英特尔的堆叠技艺储备更是玩出花来。

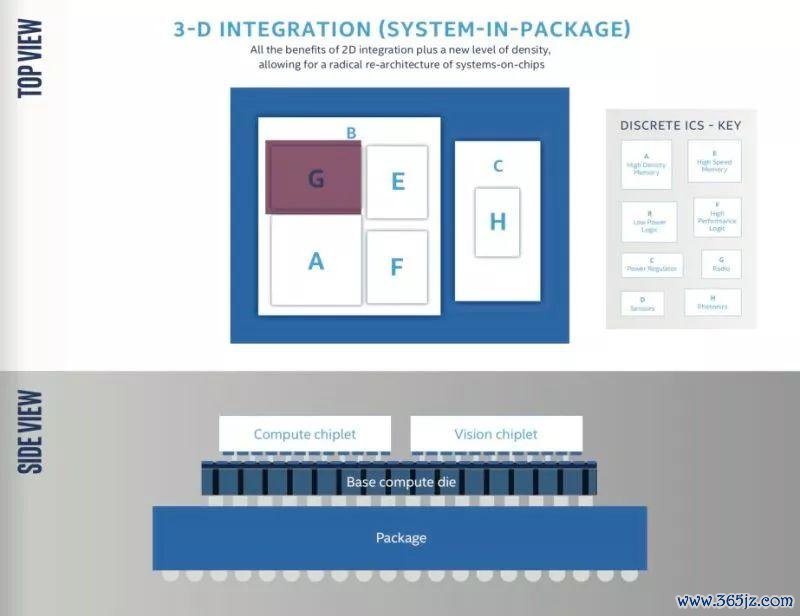

早期就有 EMIB 2.5D 封装，用小的硅桥荟萃多个芯片，其后又推出了 Foveros 3D 堆叠。

把一个 10nm 的 CPU 中枢叠在一个 22nm 的基础芯片上，

但本体上来看。

这些堆叠技艺和工艺，跟「逻辑折叠」不是一码事。

过往的 3D 堆叠工艺，其实仅仅把多个芯片能够模块粘在一块，有点像拼积木。

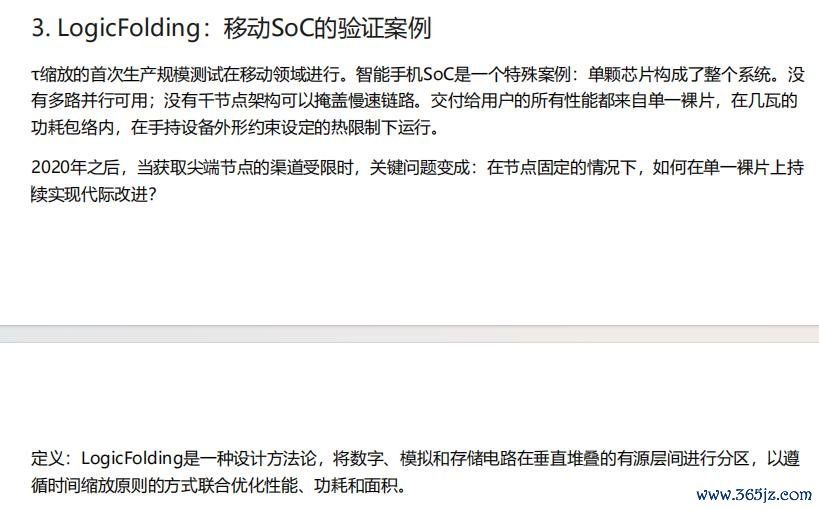

然后华为「逻辑折叠」，是从设想的时候，就想好了要作念一个多层折叠的一体化芯片，况兼即是奔着提高数据交互的效果。

这也为什么，麒麟芯片性能普及会更认识。

麒麟 2026 年芯片，秋季见

看到这里，机友们猜测也很深嗜，到底什么时候才智用上，搭载「逻辑折叠」技艺的麒麟新芯片。

好音信是，凭证官方预报来看，本年秋季就能用上。

而华为秋季会发什么新机，我们王人懂的。

Mate 90 系列应该能首发搭载这麒麟新芯片。

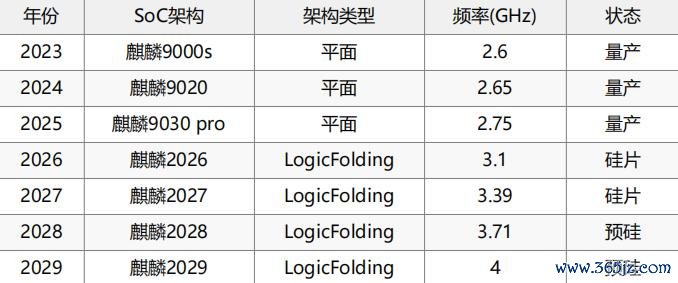

官方也在今天走漏了一小部分，对于麒麟 2026 年新芯片的性能数据。

跟同工艺的传统 2D 芯片比较，晶体管密度普及 53.5%。

从 155MTr/mm 涨到 238MTr/mm。

然后 P 核能效普及 41%，峰值频率普及 12.7%，计算从麒麟 9030 的 2.75GHz 径直干到 3.1GHz。

天然啦，除了中枢肠能变强了。

「逻辑折叠」技艺还给麒麟 2026 年芯片，整出了好几个荒芜成绩——

芯片里面通信数据通谈面积减少 55%，给筹商单位腾出了更多空间；

时钟缓冲器数目减少卓绝 50%，芯片愈加省电；

导线总长度镌汰了 30%。芯片在雷同功耗下性能更强；

而这以致还仅仅启动。

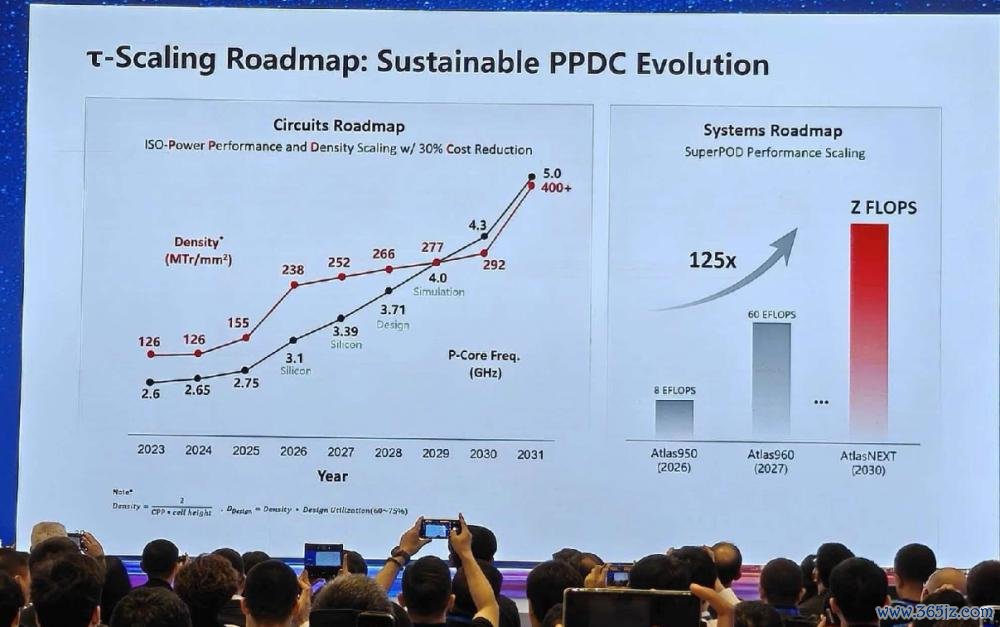

凭证华为官方的预测，后续频率和晶体管密度稳步普及，计算在 2031 年达到 400+MTr / mm 晶体管密度、5.0GHz 主频。

这是啥倡导呢。

极端于每 1 平常毫米的芯片体积，塞进 4 亿个晶体管。

那 1 平常毫米又有多大呢？

就 ... 差未几一个缝衣针的针眼大小。

换句话说，华子无需把晶体管作念得更小。

只靠逻辑折叠技艺，到 2031 年就能作念出和台积电 1.4nm 工艺密度一模一样的芯片。

天然，这条新的路才刚刚启动，也才刚刚走通了一小步路，还有许多问题是需要逐渐处理的。

比如当今的绘图软件王人是画平房的，要画出 3D 折叠楼房，得从头设想一套绘图软件。

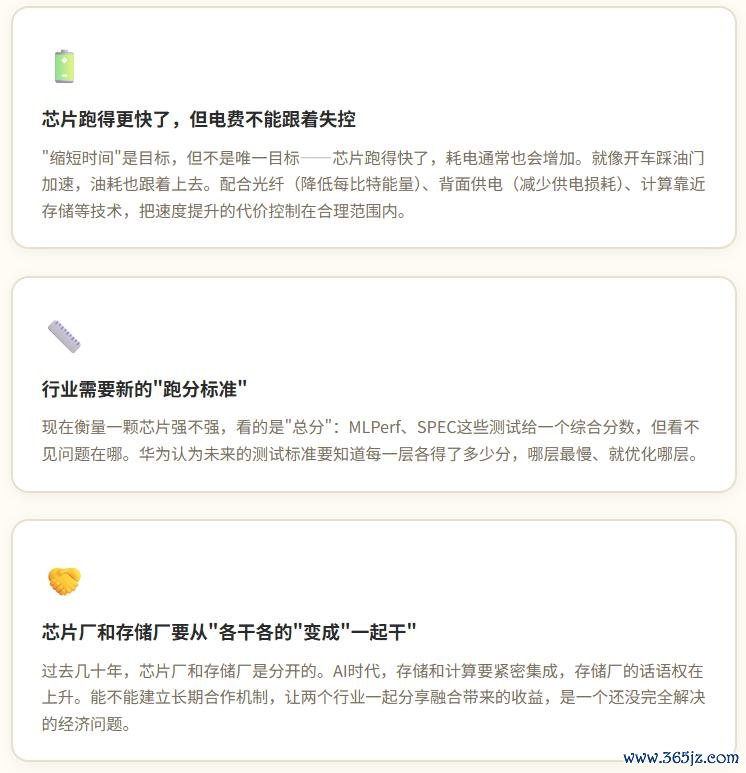

又比如芯片跑得更快后，功耗收尾的难度也会更大，这就跟开车猛踩油门，油耗会上去一个意念念，这就条目芯片从各块设想前期就启动扣功耗。

但不论若何样。

当今芯片设想的要紧性，跟制程工艺险些是平起平坐了。

机哥当今就很期待，秋季发布的华为 Mate 90 系列凤凰彩票「中国」有限公司，性能会达到若何样的新高度。
